簡單介紹什么是發電站定子接地保護
編輯 :

專注微機保護

時間 : 2020-05-14 05:55 瀏覽量 : 190

轉載請備注(http://www.isgod.cn/)

  發電機的組成可以簡單的說是由定子和轉子組成。其中定子就是靜止的部分,主要作用在由轉子里形成旋轉磁場里切割磁場產生電壓。對于定子,涉及到的微機保護主要有發電機差動保護、相間短路保護,匝間短路保護等等,其中發電機定子單相接地保護也是非常的保護,以下做一個簡單的介紹。

發電機保護裝置

發電機單相接地電流的允許值

發電機額定電壓(kv

發電機額定容量(MW

接地電流允許值(A

6.3

50

4

10.5

50-100

3

13.10-15.75

100-200

2

18

300

1

定子繞組接地短路保護

1、發電機定子繞組單相接地的特點

(1)產生零序電壓、零序電流

(2)零序電壓的大小與接地點有關,越靠近中性點接地零序電壓越小。

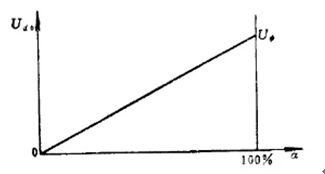

(3)發電機定子接地機端的零序電流為發電機系統外面的零序電流。由于發電機中性點不直接接地,因此它具有一般不接地系統單相短路的特點。不同之處在于故障點的零序電壓將隨定子繞組接地點的位置而改變。如下圖所示


發電機保護


2、定子繞組接地短路保護,利用零序電流構成的定子接地保護

(1)工作原理:利用發電機定子接地時要產生零序電流的特點構成

(2)零序電流的整定原則:

避開外部單相接地時發電機本身的電容電流,以及由于零序電流互感器次側三相導線排列不對稱而在二次側引起的不平衡電流。

(3)為提高靈敏度采取的措施:

1)在相間保護動作時將接地保護閉鎖,整定值不考慮躲過區外短路的最大不平衡電流。

2)保護裝置一般帶有1~2s的時限,以避開外部單相接地瞬間,發電機暫態電容電流的影響。

(4)零序電流保護的死區:

  當發電機電壓等級的其他元件對地電容小時,或接地點靠近中性點會出現死區。以上為發電機定子單相接地保護的介紹。發電機正常運行,可能出現的故障情況比較多,為了對發電機保護的更加全面,需要考慮的因素很多。
