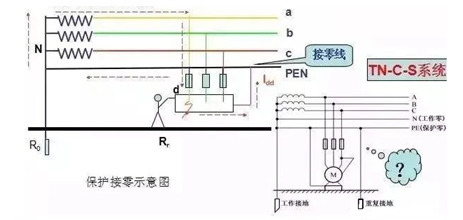

1、保護接零的概念

   把電工設備的金屬外殼和電網的保護零線可靠連接，以保護人身安全的一種用電安全措施。

2、保護接零的作用

   保護接零適合中性點直接接地的三相四線制系統，是將電氣設備平時不帶電的外露可導電部分與電源中性線Ｎ（Ｎ線直接與大地有良好的電氣連接）連接起來，并且保護接零要有至少兩處的重復接地。保護接零的有效性關鍵在于線路的短路保護裝置能否在“碰殼”故障發生后靈敏的動作，迅速切斷電源。

   在同一個系統中，不能保護接地和保護接零混用。若混用的話，當有一臺設備發生故障后，所有接零設備的外殼全都帶有危險的電壓。

3、保護接零注意事項

（1）采用保護接零的條件。在實際運行過程中，如果電源中性點接地良好，并且零線能夠可靠運行，此時可以采用保護接零的方式進行處理。在工作接地方面，系統必須可靠，并且接地電阻小于 4 歐。

（2）工作零線重復接地。在工作中，對于工作零線回路來說，為了避免出現斷開現象，一方面對中性點接地處理，另一方面對工作零線進行重復接地處理。

（3）零線的截面面積不得小于相線的二分之一。在電網系統中，零線通常情況下不會帶電，或者電流很小，單相負荷除外，與相線相比，所以零線的截面比較小。但是，從安全性、 可靠性的角度來說，對于零線保護來說，可以將零線阻抗設置得應盡量小，這樣在發生故障時，可以有足夠大的短路電流刺激保護裝置及時、 準確地動作，進而在發生故障時，可以有效地降低零線的對地電壓。

（4）設備的保護零線與工作零線要牢固連接。導線在實際使用過程中，只有連接牢靠，導線之間接觸才能確保良好性。

（5）單相負荷線路不得借用工作零線取代保護零線。對于插座上接電源零線的孔來說，在連接三眼插座的過程中，不準將其余保護零線的孔進行串聯處理，也就是不得借用工作零線取代保護零線。在連接三眼插座時，一般遵守下列原則：將插座上接電源中線，也就是按照并聯的方式，用兩根導線將工作零線的孔與保護零線的孔接到公用工作零線上

（6）在同一低壓電網中，保護接地與保護接零不能混合使用。否則，如果接地設備發生故障，零線電位就會被升高。對于電壓來說，其接觸電壓與相電壓相當，使得觸電的危險性進一步增加。

（7）采用保護接零對用電設備進行管理，并不能完全做到防觸電。電器外殼與電源火線連接引發的嚴重故障，通過保護接零的方式可以進行避免，如果電器外殼引發的漏電故障，通過保護接零的方式不能排除，為了消除電器外殼的漏電故障，需要配合其他的保護措施。
