1、產品概述;中低壓母線在發生故障時產生的電弧光對設備及人員造成極大的危害。?

2、采用弧光檢測和過電流檢測雙判據原理，使保護動作快、可靠性高，填補了中、低壓專用快速母線保護的空白。?電弧光產生的原因：

?a)?誤入帶電間隔?

b)?隔離開關誤操作?

c)?帶接地線合閘?

d)?忘記測量工作區內的電壓?

e)?設備故障和帶電設備誤操作?

f)?設備正常檢修后，遺漏工具在開關設備內?

g)?錯誤的母線連接?

h)?絕緣老化和機械磨損、過電壓?

i)?小動物（尤其是老鼠）、灰塵、溫度、濕度、腐蝕等環境因素?

電弧光的危害?

開關設備內部間隔發生故障而產生的電弧光使開關設備中的壓力迅速增加，如不及時切除，將造成重大損害，電弧光的危害程度取決于電弧電流的大小及切除時間長短，電弧光產生的能量I平方乘以T與電弧故障切除時間成指數規律快速上升。??

電弧光保護工作原理：

動作判據為故障時產生的兩個條件：弧光和過電流，當同時檢測到弧光和電流增量時發出跳閘指令信號；當只檢測到弧光或電流增量時發出報警信號，并不會發出跳閘指令。?

系統組成：由主控單元、電源模塊、電流單元、弧光單元、弧光傳感器及連接各部件之間的光纖和數據線組成?

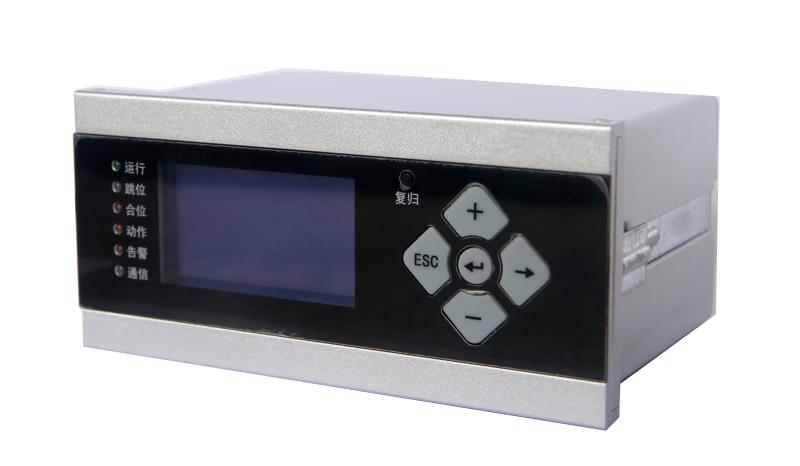

1、?主控單元用于管理、控制整套電弧光保護系統。它檢測故障電流和弧光信號，并對收到 的兩種信號進行處理、判斷，在滿足跳閘條件時，發出跳閘指令以切除故障，主控單元通常安裝在母線系統電源進線柜或電源進線柜旁邊開關柜的二次控制柜門板上（4+16弧光檢測接口）?

2、?電流單元? 用于檢測過電流信號，A、B、C三相電流均可檢測，同時可匹配5A、2A、1A的電流互感器，其中電流的整定可以通過面板上的電位計來調節。電流單元檢測到的信號通過光纖和數據線傳輸到主控單元。，通常安裝在電源進線柜內。?

3、?弧光單元? 主控單元自帶的弧光檢測接口（由弧光傳感器輸入）有16個，若母線系統要求的檢測點超過數值推薦采用弧光單元，其地址可以通過撥碼開關來設定。? 弧光單元檢測到的信號通過光纖和數據線傳輸到主控單元，主控單元依據設定的邏輯，判斷是否發出跳閘指令?；」鈫卧ㄟ^安裝在選定的某個開關柜中，徐澤的原則保證該單元相關光纖使用量較少。

?4、?弧光傳感器? 專用于母線保護的無源弧光傳感器安裝在開關柜的母線室內，是探測弧光的光感元件。當發生弧光故障時，光強度大幅度增加，弧光傳感器直接將光信號傳送給主控單元或弧光單元
