逆功率保護裝置簡稱防逆流裝置、主要針對充電樁項目、部分并網型光伏發電站，這部分并網電站所謂并網其實只是與電網接通，并非發電輸送電網，白天用戶光伏所發電量主要供自己廠區內的用電負荷使用，晚上沒有光伏發電時仍舊需要使用電網所輸電量，因此才并網的。這類光伏電站要求在并網處加以控制，盡量使光伏發電量剛好滿足廠區內的用電負荷使用。本逆功率保護裝置功能逆功率保護、逆功率恢復、過電壓保護、低電壓保護、過負荷保護、TV斷線告警、裝置故障告警等功能

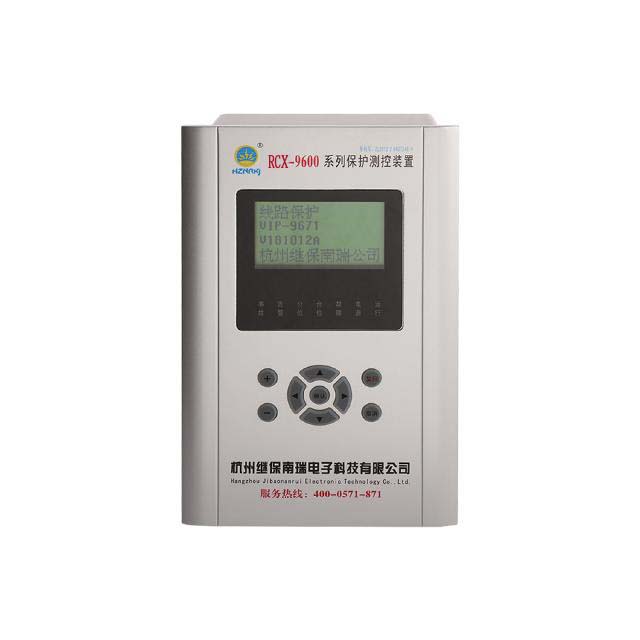

9690N 逆功率保護測控裝置介紹

液晶顯示:

UB  UC  UAB  UBC  UCA IA IB IC ΣPΣQ COSΦf

ib  ic

裝置說明

1保護功能：

速斷                （跳閘）

限時速斷             （跳閘）

過電流           （跳閘）

過負荷              （告警/跳閘可選）

裝置上電合閘          （跳閘）

逆功率              （跳閘）

I路功率恢復           （跳閘）

II路功率恢復          （跳閘）

III路功率恢復          （跳閘）

IV路功率恢復          （跳閘）

過電壓          （跳閘）

低電壓          （告警/跳閘可選）

PT斷線             （告警，發生斷線時，低壓、負壓、方向閉鎖電流保護無效）

2.功能菜單

保護投退菜單

速斷  投/退 投—跳閘

限時速斷  投/退 投—跳閘

過電流 投/退 投—跳閘

過負荷 告警/跳閘/退 三種方式選擇使用

裝置上電合閘  投退  投—跳閘

逆功率 投退  投—跳閘

I路功率恢復合閘  投退  投—跳閘

II路功率恢復合閘 投退  投—跳閘

III路功率恢復合閘  投退  投—跳閘

IV路功率恢復合閘投退投—跳閘

過電壓投/退投—跳閘

低電壓告警/跳閘/退投—跳閘

PT斷線投/退投—PT斷線時告警

修改密碼：1000

保護定值菜單

定值序號代號定值名稱整定菜單整定值—整定參考

00保護定值套數1~3默認為1

一次PT變比/100.01~300.00整定電壓等級值，10kV整定為10

一次CT變比/100.01~300.00CT變比值/10，例200/5設定4

速斷定值0.1~100A調度部門設定

限時速斷定值0.1~100A調度部門設定

限時速斷延時0~100s調度部門設定

過電流定值0.1~100A調度部門設定

過電流延時0~100s調度部門設定

過負荷定值0.1~100A調度部門設定

過負荷延時0~100s調度部門設定

上電合閘電壓上限100.00~160.00V

上電合閘電壓下限60.00~100.00V

上電合閘有效時限0~100s

逆功率定值0.01~600.00W

逆功率I時限0~100s

逆功率II時限0~100s

逆功率III時限0~100s

逆功率IV時限0~100s

I路功率恢復定值0.01~600.00W

I路功率恢復延時0~100s

II路功率恢復定值0.01~600.00W

II路功率恢復延時0~100s

III路功率恢復定值0.01~600.00W

III路功率恢復延時0~100s

IV路功率恢復定值0.01~600.00W

IV路功率恢復延時0~100s

過電壓定值50~200V一般整定為115-130V

過電壓延時0~100s一般整定為2秒

低電壓定值30~100V一般整定為70-80V

低電壓延時0~100s一般整定為0.5秒

PT斷線定值10-90V一般整定為5-30V

PT斷線延時0~100s一般在10s左右
